刚接触装机那会儿,我对着主板上一堆密密麻麻的针脚，心里真是发怵，尤其是影驰B365M虎将这块板子，虽然性价比不错，但它的插线布局确实有点意思——跟那些大几百块的B365相比，它把一些关键接口挪了位置，第一次上手的人很容易懵，这篇文章就专门聊这块主板的插线，结合我自己录视频踩过的坑，尽量把每个步骤讲透。
拿到主板，先认清它的“脾气”

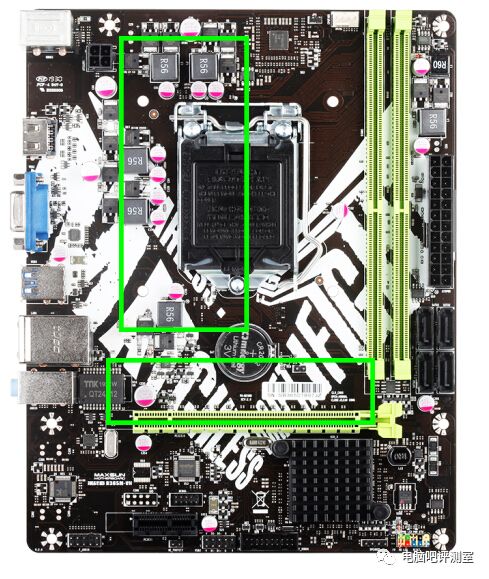

影驰B365M虎将是个M-ATX板型，尺寸不大，但接口该有的都有，它的CPU供电是8pin（有些老主板是4pin，这里别搞混），主板主供电是24pin，内存插槽两根，支持DDR4 2666，M.2接口一个，走的是PCIe 3.0 x4通道——这点挺重要，因为有些B365主板M.2只支持SATA协议，但这块板子你能插NVMe固态。
它的前脸（I/O接口）从左到右：PS/2鼠标键盘口、两个USB 2.0、VGA、DVI、HDMI、两个USB 3.0、网口、三个音频口，注意，它没有USB Type-C，也没有DP接口，如果你显示器只有DP，得用转接头。
开始接线前，先准备好工具
- 螺丝刀：磁吸的比较好用，防止螺丝掉机箱里。
- 扎带：理线用，不用太多，三根就够。
- 手电筒：对着机箱角落照，能看到一些模糊的针脚标识。
- 影驰B365M虎将的说明书：别丢，上面有详细的跳线定义，我录视频时就是靠它对着看的，网上很多图不清晰。
第一步：电源线，这是最基础的
主板24pin供电
这个最大,防呆接口，反着插不进去，但有个细节——插进去后要听到“咔哒”一声，然后向下压一下卡扣，很多新手插完没扣紧，开机时碰一下就松了，导致反复重启，我用视频记录了，这个位置在主板右侧边缘，靠近SATA接口那一侧。
CPU供电（8pin / 4pin）
在CPU插槽左上方,靠近背板I/O那里，如果你是老电源只有4pin，也能插，但建议换8pin电源，不然高负载时容易供电不稳，我试过用4pin带i5-9400F，跑分时直接蓝屏，影驰这块板子供电相数不算多，所以电源别太省。
显卡供电
PCIE供电线是6+2pin组合，根据显卡需求接，但不一定所有显卡都要插满，比如GTX 1650这种低功耗卡，有的版本只需要75W，直接走主板PCIE插槽就够了，我视频里用的是RX 580，双8pin，插的时候注意别把线弄反了。
第二步：前置跳线，最容易搞混的地方
影驰B365M虎将的跳线位置在主板右下角,靠近SATA接口，这里有一组针脚，叫F_PANEL，我用表格列一下：
| 针脚编号 | 功能 | 标识文字 | 颜色标记（如果有） |
|---|---|---|---|
| 1-2 | 电源指示灯+ | PLED+ | 绿色 |
| 3-4 | 电源指示灯- | PLED- | 白色 |
| 5-6 | 硬盘指示灯 | HDD LED | 红色 |
| 7-8 | 电源开关 | PWR SW | 黄色 |
| 9-10 | 复位开关 | RESET SW | 蓝色 |
| 11-12 | 蜂鸣器 | SPEAKER | 黑色 |
注意：有些机箱的线材上会标“P+”和“P-”，但影驰这块主板说明书里写的是“PLED+”“PLED-”，我遇到过粉丝问：“为什么我插了灯不亮？”后来发现他把正负极插反了，所以插的时候，看清机箱线的正负标识，主板针脚旁边也有小字，用放大镜或者手电筒看。
实际操作建议：
- 先插PWR SW（电源开关），这根线通常标着“Power SW”或“PWR SW”，不分正负极。
- 再插RESET SW和HDD LED，HDD LED分正负极，反插不亮但不会烧。
- 最后插PLED（电源指示灯），这个最考验眼力，因为针脚很密，我视频里是用镊子辅助插的，手指粗的人直接推容易弯针。
第三步：USB和音频前置接口
USB 2.0
在主板底部,靠近SATA接口下方，影驰B365M虎将有两个USB 2.0前置接口，每个能接两个USB口，插的时候注意，接口有个防呆缺口，但对准了没？我遇到过有人强行把9pin的USB线插到10pin的针脚上，结果机箱前的USB口全失灵，正确做法是：缺针脚那一边对准缺口，平行插入，不要斜着。
USB 3.0
在主板右侧,24pin供电下方，这玩意比2.0接头宽一倍，而且很硬，我录视频时，差点把主板掰弯，正确的拔插方法是：用手捏住接头两端，确认方向（通常有一个凸起标记），然后垂直插入，如果插不进去，别硬来，换个方向试试，有些机箱的USB 3.0线特别短，要是线不够长，可以买延长线。
前置音频（HD Audio）
在主板左下方,靠近PCI插槽，标识是F_AUDIO，这根线也很粗，但它不像USB那样容易插错，因为针脚外圈有塑料框保护，不过有个点要注意：有些机箱前置音频接口是AC97标准，老主板才支持，影驰B365M虎将只支持HD Audio，如果你用了旧机箱，可能需要转接。
第四步：SATA和M.2接口
SATA接口一共4个,竖着排列在主板右边缘，我习惯把固态硬盘接SATA 1，机械硬盘接SATA 2或3，接线时注意，数据线的L形接口和主板上的L形对好，有次我接反了，结果硬盘不识别，后来发现是数据线插反了（虽然插得进去，但方向不对）。
M.2接口在CPU和PCIe插槽之间，安装固态时，先拧下散热片（如果有），然后把固态斜着插进去，角度大概30度，再平压下去，固定螺丝。注意：影驰B365M虎将的M.2接口只支持PCIe通道，不支持SATA协议的M.2固态，所以别买错了，不然用不了。
第五步：风扇、机箱前置面板线
CPU散热器风扇接CPU_FAN，在主板上方，影驰这个板子只有1个CPU风扇接口和1个系统风扇接口，我录视频时装了4个机箱风扇，就得买一分二线或者集线器，而且注意：不要用CPU_FAN接口接机箱风扇，否则开机时主板会报错“CPU Fan Error”。
机箱前置面板线除了前面说的开关灯,还有一条USB 2.0、一条USB 3.0、一条HD Audio，这些线往往混在跳线里，我建议按这个顺序插：先电源开关，再音频，然后USB，最后指示灯，避免线材互相干扰。
第六步：别忘了检查
接完全部线,先不急着盖上侧板，点亮电源，看能不能进BIOS，如果点不亮，按这几步排查：
-
检查24pin和8pin有没有插紧,有没有弯针。
-
检查内存条有没有插到底,两根内存要插在2、4槽（从CPU数起）。
-
看看蜂鸣器有没有叫（如果没接蜂鸣器，主板上的 LED 灯也行），影驰B365M虎将没自带蜂鸣器，但有个LED指示灯，在主板边缘有个小灯，常亮说明供电正常，闪一下说明有问题。
-
我用视频记录过,有一次怎么都点不亮，最后发现是CPU_FAN没插紧，主板检测到风扇不转就自动断电了，后来插紧就好了。
第七步：理线，为了散热也算为了好看
接线完成后,把多余的线用扎带固定在机箱背后，我通常把显卡供电线绕到机箱背面，从下方穿出来，这样不挡住风扇气流，前置音频和USB线从主板底部走，别压在显卡下面，影驰B365M虎将的机箱空间还算充裕，但M-ATX机箱本来就紧凑，所以尽量把线贴着边缘走，我以前试过把所有线堆在右上角，结果机箱温度高了5度，后来分开就降下来了。
第八步：装完开机，你的成就感来了
接好所有线,通电，如果听到“嘀”一声（前提你接了蜂鸣器），或者看到主板上的LED灯常亮，屏幕上出现了BIOS界面，那基本上就成功了，我第一次自己装这块板子，反复重启三次，最后发现是内存条没插好，拔了重插就过了，别怕，多试几次，耐心点就行。
哦对了,我录视频时用的是安钛克VP400P电源和一些旧配件，如果你手里的电源不是原装，记得检查一下线序——有些杂牌电源的RGB线可能和主板不匹配，甚至会导致短路，别问我怎么知道的，拆过一次就知道了。
好了,拿起你的螺丝刀，开始实际操作吧，要是卡在哪一步，可以翻翻影驰官网上B365M虎将的PDF说明书，或者看看其他玩家的视频——不一定非要我的，但至少能找到几个靠谱的示范，祝你顺利点亮，享受属于自己的那台电脑。
