说实话,我头一回自己装机的时候，最怕的就是主板接线那一步，尤其是七彩虹B365M HD这块板子，接口布局看着还行，但真到了插机箱前面板跳线那会儿，脑袋还是嗡嗡的，后来我翻了不少七彩虹B365M HD主板接线视频，边看边试，才算把这块铁疙瘩整明白了，今天就把我踩过的坑和学到的经验，用大白话跟你捋一遍。

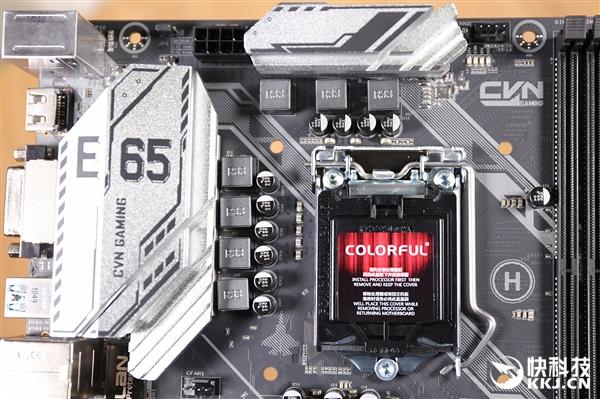

先认准主板上那几个关键接口
七彩虹B365M HD主板是mATX板型，接口不算多，但该有的都有，你拿到主板后，先别急着往机箱里塞，把主板平放在桌面上，对照说明书（或者直接搜主板型号看高清大图）认一下这几个位置：
- 24针主供电接口：在主板右侧，最大那个长方形插座，电源线也好认，24个孔一排。
- 8针CPU供电接口：通常在主板的左上角，靠近CPU插座，是4+4拼在一起的，注意，有些电源是4+4的可分拆，你就合并成8针插进去。
- 前置面板接针（F_PANEL）：这是最让人头疼的地方，一般在主板右下角，一排密密麻麻的小针脚。
- SATA接口：在主板右下方，一般有4个，接硬盘或光驱用。
大部分接线视频都会先让你把这几个地方拍清楚,因为插错了轻则不亮，重则烧板子。
机箱跳线怎么插？记住口诀比看视频还快
我看了好几个七彩虹B365M HD主板接线视频，发现UP主们都在吐槽同一件事：机箱前面板的跳线（电源开关、重启、硬盘灯、电源灯）是最容易被插反的，七彩虹这块板子的针脚定义是这样的：
| 针脚编号 | 功能介绍 | 跳线标注 | 极性（正负极） |
|---|---|---|---|
| 1-2 | 电源开关 | Power SW | 无极性，随便插 |
| 3-4 | 复位开关 | Reset SW | 无极性，随便插 |
| 5-6 | 电源指示灯 | Power LED | 有极性，彩线为正 |
| 7-8 | 硬盘指示灯 | HDD LED | 有极性，彩线为正 |
| 9-10 | 扬声器 / 空脚 | Speaker / NC | 不接也行 |
实际接线策略：
- 把Power SW（通常是一组红黑线或白黑线）插到主板标注为“PWR_SW”或“1-2”的位置。
- Reset SW同样无极性，插到“RST”或“3-4”的位置。
- 两个LED线必须注意正负极，有的主板上会印“+”、“-”号，如果你不确定就按彩线（或白线）为正极，黑线为负极，如果插反了，灯就不亮，但不会坏，大不了换过来。
小技巧：有些机箱的跳线会做成一体化模块（叫“F_PANEL模块”），直接往上一插就行，省心得多，但如果你的是散装跳线，就一根一根来，先用小镊子辅助。
前置USB 3.0和音频线怎么接？
除了跳线,前置USB和音频线也是新手翻车重灾区。
- 前置USB 3.0接口：在主板右下角，一个蓝色的长方形插座，旁边通常写着“USB3_0”或者“F_USB30”，这根线比较宽，有防呆设计，插反了是插不进去的，要是感觉特别费劲，就别硬来，先对准缺口。
- 前置音频接口（HD AUDIO）：在主板的左下角，通常标注为“AUDIO”或“F_AUDIO”，这个接口也是防呆的，但有些机箱的HD AUDIO线比较短，得先把线理好再插。
供电线怎么区分？千万别混着插
七彩虹B365M HD主板需要的是24+8针供电，有些老电源只有20+4针（多出来4针可以分离）和4+4针CPU供电，注意：
- 24针主供电：20+4的组合，分开后要并在一起再插，别把那个小4针丢一边。
- CPU供电：8针（或4+4），只能插到主板左上角的CPU供电口，别自作聪明把它插到显卡供电上，形状不一样也插不上，但万一硬怼会冒烟。
重要检查点：插完所有线后，用手轻轻晃晃每个接头，确保卡扣都锁紧了，我以前就是有一根没插到底，开机风扇转两下就停，找了半天。
最后一步：理线也不是玄学
接线视频里很少讲理线,但我得说，理线不是为好看，是为了散热和不出故障，你把SATA线、电源线都揉成一团塞进机箱，容易挡住风扇，还可能在机箱盖的时候压坏线缆。
我的做法：
- 走背线：机箱背面基本都有走线槽，把不常用的线从后面过去。
- 扎带固定：买点尼龙扎带，把线束绑在机箱框架上。
- 最长的线绕大圈：别硬折，避免内部断线。
其实七彩虹B365M HD这块板子布局算友好的，接口间距够大，基本不会“打架”，你要是真的卡住了，就去搜“七彩虹B365M HD主板接线视频”，找播放量高的、评论区互动多的看，里面一般都有实拍过程，装机这事儿，上手一回，下回就简单了。
