说实话，我刚拿到昂达B365SD3这块主板的时候，心里也有点打鼓，包装盒里那一堆线缆，什么电源线、前置面板线、SATA线……看着就头大，尤其是第一次装机，生怕插错一根线,电脑就点不亮。
后来我翻了不少昂达B365SD3接线视频，发现其实没那么复杂，今天我就用手把手的方式，结合那些视频里的关键点,把这块主板的接线逻辑给你捋清楚。
昂达B365SD3接口布局与接线前的准备

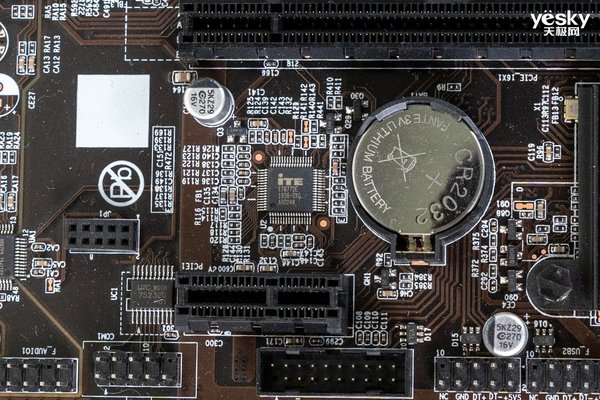

先看看主板本身。昂达B365SD3是一块mATX板型的主板，价格亲民，接口该有的都有。LGA1151插槽支持八代九代酷睿，两条DDR3内存插槽（是的，你没看错，这板子支持DDR3，性价比很高），一个M.2插槽（支持NVMe和SATA协议），还有四个SATA 3.0接口。
接线前你要准备的工具很简单：
- 一把十字螺丝刀（磁吸的更好）
- 扎带若干（用来理线）
- 手电筒或者手机闪光灯
- 那块主板自带的说明书（这个别丢）
我看过好几个昂达B365SD3接线视频，里面都反复强调一件事：先把主板装到机箱里，固定好再接线，别先把线都接好了再装主板，那样操作空间小,容易刮伤手。
电源线怎么接？24pin和CPU供电是关键
电源线是整个接线的基础。昂达B365SD3上主要有两个大的电源接口。
24pin主供电接口
这个接口在主板右侧边缘，最大那个就是，它一般是一个20+4pin的设计，也就是一个20pin的大口，旁边还有一个4pin的小口，对准卡扣，往下一按，“咔嗒”一声就到位了。
有的新手会问：这个接口方向不对能插进去吗？答案是——不能，插头有防呆设计，方向反了根本插不进去,别硬来就行。
CPU供电接口（4pin）
昂达B365SD3的CPU供电是4pin的，在CPU插槽左上角，注意，有些电源提供的是4+4pin的接口，你只用插其中一个4pin就行,另一个4pin悬空不管。
我看过某个昂达B365SD3接线视频，那哥们儿非要插8pin，结果插不进去，还拿钳子想剪卡扣——千万别学他，主板设计4pin就够用了，i3、i5这种级别的CPU,4pin供电完全扛得住。
前置面板接线（PWR、RST、LED、HD AUDIO）
这一趴最容易让人抓狂，机箱前面那些开机键、重启键、电源灯、硬盘灯,都靠那些细小的线来连接。
机箱跳线（JFP1、PANEL之类的）
昂达B365SD3的跳线接口在主板右下角，一般标注为F_PANEL或PANEL1,你需要接这几个：
- PWR SW：开关机线，两个针脚，不分正负极
- RESET SW：重启线，两个针脚，不分正负极
- PWR LED：电源指示灯，分正负极（白色或绿色线是正极）
- HDD LED：硬盘指示灯，分正负极（红色线是正极）
这里有个小技巧：看一下说明书上对应的针脚定义图，不同的机箱线材颜色可能不同，但白色线通常是负极这个规律基本通用。
音频接口（HD AUDIO）
这个线头一般写的是HD AUDIO或AC97，插在主板的F_AUDIO接口上，接口也是防呆的，中间缺了一个针脚,直接对准插进去就行。
USB2.0和USB3.0
- USB2.0：接口在主板底部或者右侧，标注F_USB或USB，10个针脚，但注意缺了一个针脚,别插反了。
- USB3.0：昂达B365SD3上可能只有一个USB3.0前置接口，在主板右侧，插头是蓝色的，接口也是蓝色的,一眼就能认出来。
硬盘怎么接？SATA和M.2的选择
昂达B365SD3支持两种硬盘。
SATA硬盘（机械硬盘或SATA固态）
你需要一根SATA数据线，一头接硬盘，一头接主板的SATA接口，别忘了接SATA电源线，这一头来自电源，主板上有四个SATA接口，标注为SATA1、SATA2,建议从编号小的开始用。
M.2固态硬盘（NVMe或SATA协议）
M.2插槽在CPU插槽下方，显卡插槽的右侧，需要用螺丝固定好固态，注意，昂达B365SD3的M.2接口支持两种协议，但你要在BIOS里设置一下才能识别，不过那是后话了,先把物理连接搞定。
有些昂达B365SD3接线视频里会提醒：如果你用了M.2插槽，其中一个SATA接口可能被禁用。说明书里写得很清楚，SATA3接口会被占用，这个细节很多人不知道,导致硬盘不识别。
风扇线怎么接？CPU散热器和机箱风扇
CPU风扇（CPU_FAN）
CPU_FAN接口在CPU插槽附近，一般是4个针脚，接上散热器的风扇线，注意方向——线卡口和接口卡口对齐就行，如果你用的是下压式散热器或水冷，有的风扇线可能只有3个针脚，那也可以插,只是不支持PWM调速。
机箱风扇（SYS_FAN或CHA_FAN）
昂达B365SD3上一般有两个SYS_FAN接口，在主板边缘，显卡风道需要合理规划：前进风、后出风、上进风、下出风,根据你的机箱设计来。
显卡怎么插？别忽略了PCIe供电
最后一步是插显卡。昂达B365SD3有一个PCI-E x16插槽（最长的那个），插显卡用，对准插槽，听到“咔嗒”一声,就是到位了。
如果是独立显卡，很多都需要外接供电，看看显卡上有没有6pin或8pin的口，从电源里拉根PCIe供电线出来接上。
这里有个常见问题：插显卡的时候，要先插电源线再插进主板，还是先插进主板再接电源线？我的经验是：先装显卡进主板并固定好，再从机箱背面把电源线接上去，但是如果你手比较胖，操作空间有限，也可以先把线接在显卡上,再连同显卡一起装进机箱。
接线完成后，开机前的检查
线都接好了？别急着盖侧板,先检查这几样东西：
- 24pin主供电插紧了吗？
- CPU供电插了吗？有几次我写完配置，发现CPU供电线没接，结果开不了机,排查了半天。
- 内存插槽卡扣卡好了吗？昂达B365SD3是DDR3插槽,别插错位置。
- 显卡供电接了吗？如果是独立显卡,必须有外接供电。
确保这些都ok，就可以第一次通电了，试试按一下机箱上的开机键，如果风扇转了，屏幕亮了，恭喜你——接线成功，如果没反应，别慌，重新检查一下机箱跳线，特别是PWR SW有没有插对，有时候插反了就通电，但按开机键没反应,换个方向插进去就好了。
常见接线问题和解决方法
我在看昂达B365SD3接线视频时，发现不少人有同样的问题,这里整理一下：
- 电源灯不亮，但能开机：大概率是PWR LED线插反了,调换一下方向就行。
- 开机没反应，风扇不转：先检查24pin和CPU供电是否都接了，再检查机箱跳线是否插对位置，如果已经通电,可能是主板短路或者电源出问题了。
- 硬盘不识别：检查SATA数据线是否插牢，电源线是否接好，或者看看是不是因为M.2接口占用了SATA接口。
- 音频没声音：检查HD AUDIO线是否插错到别的接口上了，有的主板有两个音频接口,别插错。
昂达B365SD3这块板子，因为支持DDR3，所以搭配二手性价比很高，很多人拿它配E3-1230 v5或者i5-8400，性价比确实不错，但是注意散热器的选择，LGA1151扣具通用的。
理线的时候，别太追求完美，只要不挡风扇，不压在主板元件上，走得过去就行，我第一次装机，线缠得像蜘蛛网,电脑一样跑得好好的。
最后说一句，昂达B365SD3接线视频确实是个好东西，边看边学，照着视频里的步骤来，一步步操作，如果卡住了，就暂停视频仔细对照，别急，慢慢来，接线这种活,多接几次就熟练了。
