说实话,我第一次装电脑的时候，最怕的就是主板上那些密密麻麻的小插针，尤其是微星B365这块板子，虽然性能稳定、性价比高，但机箱前面板的那些开关、重启、指示灯线，真的是让我对着说明书看了半天，最后还是低头去找视频教程，今天我就把我看过的一些微星B365主板插针接线视频里的关键点，结合我自己的装机经验，用大白话给你捋一遍，你只要跟着思路走，其实没那么玄乎。
先搞懂微星B365主板上的插针长啥样

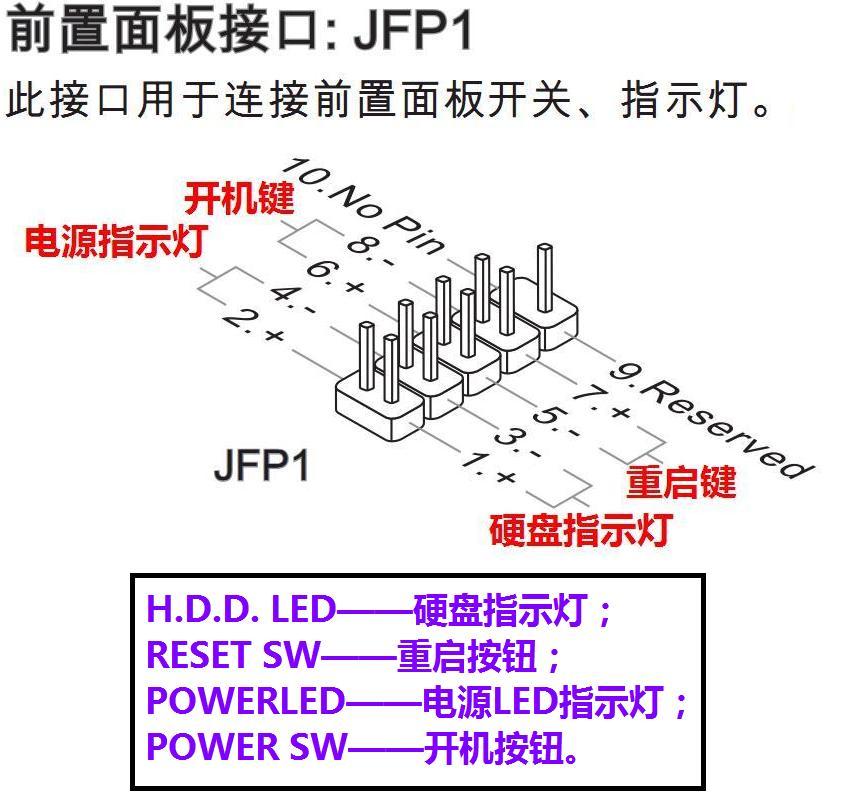

微星B365这块板子,是LGA1151接口，支持第八代和第九代酷睿处理器，它最常被人问的就是那个 JFP1 插针组，一般在主板右下角，一排针脚，旁边印着小小的字，你可能看不清，但拿手电筒照一下能看到“JFP1”或者“Front Panel”的字样，这个位置就是接机箱前面板的开关、重启、电源灯和硬盘灯的地方。
我当初犯的第一个错误就是：没分清正负极，其实微星B365的插针设计挺友好的，它把正极和负极分得很清楚，你只要看主板上印的正负号就行，或者看针脚旁边的三角形标记，那个三角形对着的针脚就是正极（+）。
接线前必须知道的几个小细节
我建议你先把微星B365的官方说明书下载下来（去微星官网搜“B365”就能找到），说明书第几页我忘了，反正翻到“JFP1”那部分，会有个清晰的图示，但说实话，说明书上的图有时候太小，所以我更喜欢看视频，因为视频能看清楚手指怎么捏着插头。
插针位置和功能对照
我直接给你列个表格,你接的时候对照着看就行：
| 针脚位置（从左到右） | 功能说明 | 线缆标识（机箱上的文字） |
|---|---|---|
| 第1排左边两个针脚 | 电源开关（PWR SW） | PWR SW 或 Power SW |
| 第1排右边两个针脚 | 重置开关（Reset SW） | Reset SW 或 RST |
| 第2排左边两个针脚 | 电源指示灯（PWR LED） | PWR LED + / - 或 +P LED |
| 第2排右边两个针脚 | 硬盘指示灯（HDD LED） | HDD LED + / - 或 IDE LED |
提醒一下：电源指示灯是有正负极的，接反了灯不亮但不会烧主板，硬盘灯也一样，开关和重启键不分正负极，随便插都能用。
实际接线步骤，我一步步说给你听
第一步：找到机箱那堆线
你把机箱前面板的那几条线拿出来,一般上面都印着字，常见的有：
- PWR SW（电源开关）
- Reset SW（重启开关）
- PWR LED（电源指示灯）
- HDD LED（硬盘指示灯）
有的机箱还有SPEAKER（蜂鸣器），这个你不接也没事，影响不大。
第二步：拿万用表确认针脚（可选但推荐）
如果你跟我一样是个强迫症,怕接错，就拿个万用表打一下通断档，把万用表的两根探针分别点在主板上JFP1的针脚上，看哪个针脚跟另一端的金属点（比如机箱前面板的开关）是通的，但说实话，大部分时候你直接用眼睛看对应关系就行。
第三步：先接开关和重启
这是最不容易出错的部分，你把PWR SW的插头对准JFP1的第一组两个针脚（左上方那两个），直接按下去就行，然后Reset SW对着它右边那组，这两个不分正反，你插反了也不会坏，最多按开关没反应，换一下方向就好。
我记得我第一次接的时候,把PWR SW插到PWR LED的位置上去了，结果一按开关没反应，还以为是主板坏了，后来看了视频才发现插错地方了，所以别怕错，多试几次就找到了。
第四步：再接指示灯
电源灯（PWR LED）和硬盘灯（HDD LED）就稍微讲究一点，它们有正负极，机箱线上的插头上，一般会标注“+”和“-”，或者直接用颜色区分：白色或黑色是负极，彩色（红、蓝、绿等）是正极，微星B365主板上也会有对应的标记，+”、“-”或者“P”、“N”。
如果你实在看不出正负极,教你一个笨办法：先随便插上，开机看看灯亮不亮，不亮的话，关机断电源，拔下来换个方向再插。注意：一定要在断电的情况下操作，我有个朋友就是带电拔插，结果把灯烧了，还好没伤到主板。
那些容易踩的坑，我替你踩过了
机箱SPEAKER接不接都行
微星B365主板上一般有JFP2或者SPEAKER插针,用来接蜂鸣器，但现在的机箱大多不带这个线了，所以你不会用也没关系，只是如果自检报错时听不到滴滴声，可能会影响故障排查，不过说实话，有没有蜂鸣器真的无所谓，你开机看显示器能不能亮更直接。
USB 3.0插针特别容易歪
微星B365主板上有个蓝色的USB 3.0插针，19针的，在主板右侧，这个插针特别脆弱，你插的时候一定要对齐位置，别硬按，我第一次装的时候，没对准，直接用手压，结果把一根针压弯了，后来用镊子慢慢掰回来的。真的，这个插针弯了就很难修。
前面板音频线（HD Audio）插反了不出声
机箱前面板的音频线一般都写着“HD Audio”或“AC’97”，插到主板上标有“JAUD1”的地方，注意看缺口，对准了再插，如果你插反了，耳机没声音，别急，关机，换个方向试试。
视频教程推荐（但不是让你去看别的）
我知道很多人说“不如看视频”，但我写这篇文章，其实就是为了让你不用再去找视频，我把我当时看的那个叫“硬件茶谈”的视频里讲的关键点都写出来了，他那期视频讲微星B365插针接线，用的是微星B365M PRO-VD这块板子，跟你的应该大同小异。
他视频里提到的一个小技巧我到现在还记得：把所有线都插好之后，别急着盖上机箱侧板，先通电试试，万一哪里插错了，你还能直接看到，不用再拆一遍，我就是这么干的，通电后按开机键，风扇转了，灯也亮了，才放心盖上侧板。
如果你还是怕接错，给你个终极大法
去淘宝买个 主板插针测试器，十几块钱一个，这个小东西直接插在主板的JFP1上，上面有对应的按钮和灯，你按一下测试器上的开关，相当于按了机箱的开关键；灯亮了就说明你插对了，这样你就不用对着说明书猜来猜去了。
我用过之后,直接把我旧电脑上的线也重新接了一遍，发现之前硬盘灯插反了，难怪硬盘读写的时候灯不闪，这玩意儿绝对是小钱解决大麻烦。
最后说点实在的
微星B365这块板子我用了三年了,稳定得很，就是插针那块确实有点烦人，但你只要记住一个原则：慢慢来，别用力，所有的插头都是防呆设计的，插不进去就是方向不对，别硬塞，实在不行，就按我上面列的表格，一个一个对号入座，你开机后如果能进系统，就说明你的插针接线完全OK了。
哦对了,还有一点：如果你接完之后发现电脑开不了机，先检查一下电源线插紧了没有，别上来就怀疑插针接错了，我有个同事就是因为电源插头松了，折腾了一下午。
