为啥要聊这个跳线？因为我真接错过
说实话,我第一次装电脑那会儿，面对主板上那一排密密麻麻的针脚，心态直接崩了，尤其是华硕B365M-K这块板子，虽然不算高端，但前面板跳线那部分，真能把人整懵，我亲眼见过有朋友把电源指示灯接到硬盘灯的位置，结果开机后前面板灯死活不亮，还以为主板烧了。
后来我在网上搜“华硕B365M-K跳线视频”，发现很多教程要么拍得太模糊，要么跳着讲关键步骤，今天就干脆把这块板子的跳线问题掰开揉碎了说清楚，争取让你看完就能直接上手接。
华硕B365M-K的前面板跳线到底在哪？

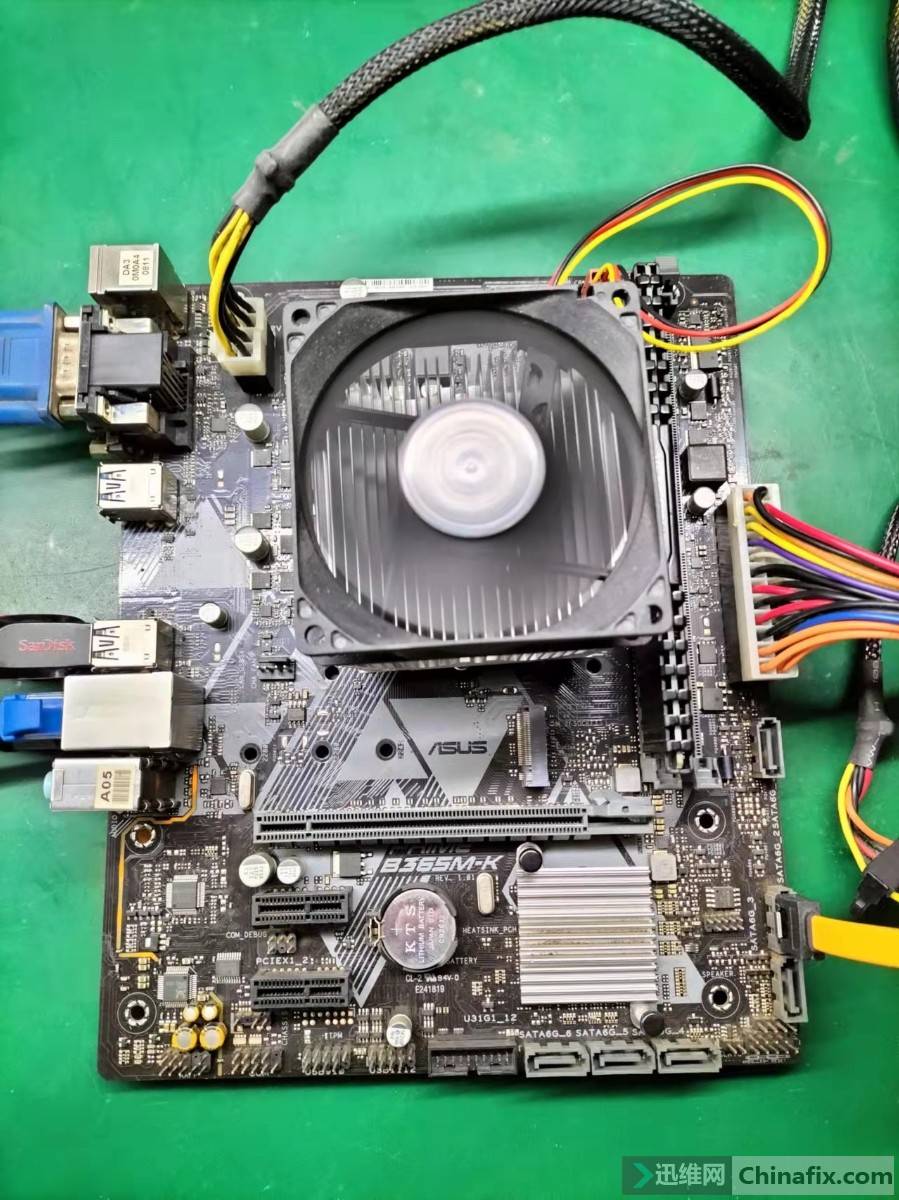

先找到主板右下角,靠近SATA接口和主板边缘的位置，那里有一排9根针脚组成的接口，通常标着 “F_PANEL” 或者 “PANEL” 的字样，有些板子上甚至直接印着针脚定义，但华硕B365M-K这板子，字印得比较小，得凑近了看。
这9根针脚的排列是上排5根，下排4根，缺了一个针位（这其实是个防呆设计，防止你插反），你要是手里拿着机箱跳线，会发现跳线插头上也有对应的防呆缺口。
这9根针脚到底对应啥？一张表说清楚
为了让你少走弯路,我直接给你画个清晰的对应关系。缺口朝下，针脚朝上，从左到右数。
| 位置 | 上排（第1-5针） | 下排（第6-9针） |
|---|---|---|
| 第1针 | HDD_LED+（硬盘指示灯正极） | 空针（缺位） |
| 第2针 | HDD_LED-（硬盘指示灯负极） | PWR_BTN#（电源开关信号） |
| 第3针 | PWR_LED+（电源指示灯正极） | PWR_BTN#（电源开关信号地） |
| 第4针 | PWR_LED-（电源指示灯负极） | RST_BTN#（重启开关信号） |
| 第5针 | 无定义（通常空着） | RST_BTN#（重启开关信号地） |
注意：这个图中的“#”号在电路图上表示低电平有效，只要记住接线的正负和位置就行。
实操接线步骤：手把手教你插
第一步：看机箱跳线
把机箱前面板出来的那堆细线理出来,你会发现有几种线：
- PWR SW 或 POWER SW：电源开关（通常两根线，一般不分正负极）
- RST SW 或 RESET SW：重启开关（也不分正负极）
- HDD LED：硬盘指示灯（分正负极，红色或彩色的线通常是正极）
- PWR LED 或 POWER LED：电源指示灯（分正负极，蓝色或白色的线通常是正极）
有些机箱的PWR LED是三线的，中间一根可能是空脚，这种小心插偏位置。
第二步：先接电源开关
找到PWR SW这两根线，插到下排的第2针和第3针（也就是两个PWR_BTN#针脚），这个插反了也没事，反正就是个开关，按下就接通。
第三步：接重启开关
找到RST SW，插到下排的第4针和第5针，同样不分正反。
第四步：接硬盘指示灯
HDD LED有正负极，一般机箱线上写“+”的一端或者红色线就是正极，插到上排的第1针（HDD_LED+），负极插到上排的第2针（HDD_LED-）。
插反了也不会烧硬件,就是硬盘读写的时候灯不亮，或者干脆常亮，如果你发现灯不对，关机把这对线反过来插就行。
第五步：接电源指示灯
PWR LED一样分正负极，正极（常见白色或蓝色线）插到上排的第3针（PWR_LED+），负极插到上排的第4针（PWR_LED-）。
这个灯如果接反了,开机后电源灯不亮，同样关机反过来插就好。
第六步：检查防呆
缺口的位置一定要对准，上排第5针是没有针脚的，下排第1针也是空位，如果你发现跳线把下排第1针到第5针全填满了，那就错了，因为下排只有4个针孔。
常见翻车现场和急救方案
翻车1：开机键按了没反应
八成是PWR SW没插对位置，看看是不是插到其他针上了，或者插头松了，我见过有人把PWR SW插到HDD_LED的针上，结果按开机键变成硬盘灯闪一下。
翻车2：开机了，但前面板灯一个不亮
先确认PWR LED和HDD LED的正负极有没有插对，然后看看线有没有断的，高端机箱带RGB灯环的，那个灯环可能需要额外供电（比如USB或者SATA电源线），跟跳线没直接关系。
翻车3：电脑会自动开机
这有点玄学,有时候是因为你的PWR SW线被插到了RST_BTN的针上，或者机箱的面板开关短路了，拔掉PWR SW线，用螺丝刀短接一下第2、3针，如果能正常开机，那就是机箱开关的问题。
翻车4：找不到主板上的跳线定义
有些华硕B365M-K的板子，针脚旁边的字印得极浅，建议你拍张清晰照片，放大看，实在看不清楚，可以去华硕官网下载这个型号的主板说明书，PDF版里面第6页左右就有详细的跳线图。
关于跳线的几个小细节
- 机箱跳线接口现在基本都是25mm间距的插头，插的时候用点力，但别蛮干，插到底会有一个清脆的“哒”声。
- 华硕B365M-K的跳线区域，实际上和很多华硕B365、B360、H310系列是通用的，以后升级主板，只要针脚定义一样，跳线可以继续用。
- 如果你买的机箱前面板自带USB 3.0和音频接口，那是另外的插头，跟跳线无关，USB 3.0插主板边缘蓝色那个长方形接口，音频插左下角标有 “AUDIO” 的接口。
- 有些机箱跳线是二合一的，比如把PWR LED和HDD LED合并成一个四针插头，这种你就要对应到上排的第1-4针来插，但插之前最好用万用表测一下哪根是正极，因为不同机箱搞法不同。
分享一个有用的技巧：用螺丝刀测试
如果你不确定跳线接得对不对,或者干脆想跳过机箱跳线，直接裸板启动电脑，可以找一把螺丝刀（金属头的），轻轻短接到主板上PWR_BTN#的两个针脚（下排第2、3针），瞬间碰一下就行，电脑就会启动。
这个方法用来测试主板、电源是否正常工作，比看跳线视频还快。
关于那个你要找的“华硕B365M-K跳线视频”
现在很多教学视频拍得太啰嗦,你去看5分钟的视频，前2分钟在念主板介绍，中间2分钟在拆包装，最后1分钟才讲跳线，还不如我这篇文字清晰。
如果你非要看视频,建议你在B站或者YouTube搜 “B365M-K front panel headers”，找一个观看量在5万以上、时长不超过8分钟的那种，这类视频通常直奔主题，画质也清楚，看到具体接线时，把视频暂停，对着你的主板照做。
最后说说心态
接跳线这事,真的不用太紧张。华硕B365M-K这板子本身设计得不算反人类，针脚定义比一些杂牌板子清晰多了，就算你接错了，只要不是正负短路到电源芯片那个程度（基本不可能），顶多就是灯不亮，或者开关没反应，不会烧CPU的。
我自己的经验是：先接电源开关，确保能开机，再接重启，最后接灯，这样如果灯不亮，你至少能进系统，再拔了重组也来得及。
好了,现在拿着你的机箱线，对号入座就行了，如果还是拿不准，找个手电筒，凑近主板看那排针脚旁边的数字标识，1234，一个一个插进去，听着“咔哒”声，齐活。
