记得我第一次装机的时候,看着主板上一排排密密麻麻的针脚，整个人都懵了，尤其是影驰B365M虎将这个型号，虽然性价比不错，但说明书的接线图实在有点抽象，特别是那个前面板跳线的部分，我愣是看了半小时没看懂，后来找了几个接线视频对照着看，才算是把线给接对了，今天就结合我自己的经验，用大白话给你讲讲影驰B365M虎将的接线问题，保证你听完就能自己动手。
先认识一下影驰B365M虎将这个板子
影驰B365M虎将是一个M-ATX板型的主板，尺寸不大，但接口挺全的，它用的是LGA1151插槽，支持第八代和第九代酷睿处理器，带两个内存插槽，一个M.2固态硬盘接口，还有四个SATA接口，对于普通家用或者办公场景来说，完全够用了。
这个板子的布局比较紧凑,有些接口的位置设计得有点反人类，比如USB3.0的插槽离显卡插槽特别近，走线的时候得注意别挡着，我自己装的时候，就因为没注意这个细节，显卡插上去之后发现USB3.0的线根本塞不进去，只能重新把主板拆下来走线。
接线前的准备工作
在动手之前,你得先准备好几样东西：
- 一把十字螺丝刀，最好带磁性的，小螺丝不容易掉
- 你的机箱线缆，包括前面板开关、重启键、电源指示灯、硬盘指示灯这些
- 电源线缆，24pin主供电、8pin CPU供电、显卡供电这些
- 一份主板说明书，如果丢了的话去影驰官网下载电子版
我建议你找一个光线充足的地方操作,最好把主板先放在主板盒子上接好了再装进机箱，这样万一接错了，重新调整也方便，我第一次就是直接往机箱里怼，结果后面板跳线接反了，又得把整个主板拆出来，折腾得够呛。
电源线怎么接——这个最简单但也最容易出错
电源线的接线其实是有防呆设计的,插反了插不进去，但用力硬怼的话还是能怼坏的，我见过有人把24pin接口的针脚怼弯了，后来只能换主板。
24pin主供电接口：这个最粗最大的接口，插在主板右下角那个白色的插槽里，注意卡扣要对准，听到“咔哒”一声才算插紧，插的时候别用蛮力，如果感觉阻力特别大，先看看方向对不对。
8pin CPU供电接口：在CPU插槽的左上角，通常是4+4pin分开的，如果你的电源只有4pin，插其中一边就行；如果有8pin，就把两个4pin合并起来插进去，这里要注意，有些电源的8pin是PCI-E显卡供电，别搞混了，CPU供电的接口通常写着“CPU”字样，或者标签是黄色的。
显卡供电：如果你有独立显卡，记得接上显卡的6pin或8pin供电，影驰B365M虎将这个板子本身不带显卡，必须接独立显卡才能亮机。
前面板跳线——这个才是真正的难点

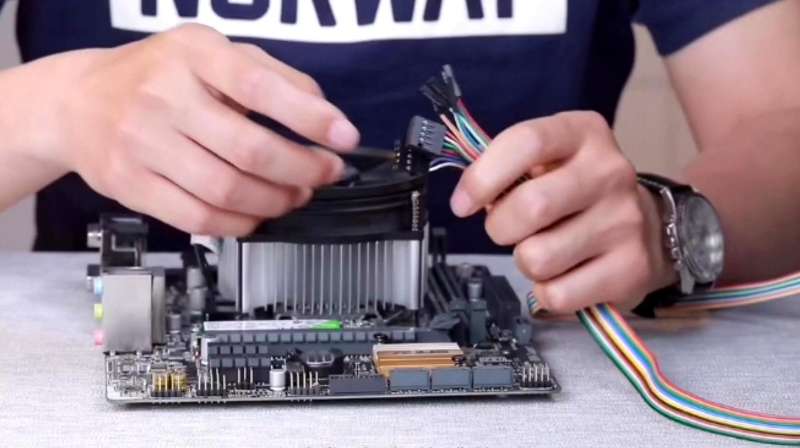

说到前面板跳线,我估计很多人跟我一样，一开始对着主板上的针脚干瞪眼，影驰B365M虎将这个板子的跳线针脚在主板的右下角，通常标记为“F_PANEL”或者“JFP1”，针脚的排列是两排，每排9个针，但实际有用的只有几个。
我用表格给你整理一下关键的针脚定义：
| 针脚名称 | 正极位置 | 负极位置 | 作用 |
|---|---|---|---|
| PWR_SW | 第3-4针 | 第5-6针 | 机箱开机键 |
| RESET | 第7-8针 | 第9-10针 | 重启键 |
| HD_LED | 第1-2针 | 第3-4针 | 硬盘指示灯 |
| PLED+ | 第5-6针 | 第7-8针 | 电源指示灯 |
实际接线的时候,你可以这样操作：
-
先找到机箱线上面的标签，每一根线上都印着小字，POWER SW”、“RESET SW”、“HDD LED”、“POWER LED+”这些，看清楚再插。
-
开机跳线：这个最重要，找到写着“PWR_SW”或者“POWER SW”的两根线（通常是一对，颜色可能一样），插到主板上标记为PWR_SW的针脚上，如果插反了也没事，开关只管通断，不分正负极。
-
重启跳线：跟开机跳线类似，找到“RESET SW”的线，插到对应的针脚上，同样不分正负极。
-
硬盘指示灯：这个要注意正负极，蓝色或者白色的线通常是正极，黑色或者白色的线是负极，如果插反了灯不亮，关机调换一下就行，不会烧东西。
-
电源指示灯：这个最容易搞混，通常是一根绿色的线（正极）和一根白色的线（负极），插到对应的针脚上，如果插反了灯不亮，调换一下。
我自己做的时候有个小技巧：先把主板上的跳线针脚拍张照片，然后在机箱线上贴个标签，标好对应的位置，这样哪怕中途有事走开了，回来还能接着干。
其他接口的接线
除了电源和跳线,还有几个接口得注意：
USB2.0接口：主板上通常有2-3个，是个9pin的插槽，缺一个针脚防止插反，机箱的前置USB线直接插上去就行，注意方向别错。
USB3.0接口：这个接口比较大，在主板的右侧边缘，是个19pin的插槽，插的时候注意卡扣位置，如果插不进去就换个方向。
音频接口：在主板的左下角，标记为“AUDIO”或者“HD_AUDIO”，机箱的前置音频线插上去就行，分方向但插反了也插不进去。
风扇接口：CPU风扇接在CPU_FAN上，机箱风扇接在SYS_FAN上，注意有个4pin和3pin的区别，4pin支持调速，3pin只能全速运行，插的时候注意看看卡槽位置，别硬来。
接完后怎么测试
线都接好了,先别急着盖上侧板，把电源插上，短接主板上的开机针脚（用螺丝刀碰一下PWR_SW那两个针），看能不能启动，如果能听到风扇转，看到主板灯亮，说明大部分接线没问题。
如果点不亮,别慌，先检查这几个地方：
- 24pin和8pin电源线插紧了吗？用手摇一摇，看有没有松动
- CPU风扇接了吗？有些主板检测不到风扇会拒绝启动
- 内存条插紧了吗？听到两边卡扣“咔哒”才算到位
- 开机跳线插对位置了吗？对照着说明书再核实一遍
我遇到过好几次,死活点不亮，最后发现是开机跳线插错了一排针脚，因为影驰B365M虎将的跳线针脚设计跟其他主板不太一样，有些针脚是空的，有的标了“NC”表示不用，如果不小心把开机线插到了空针上，那肯定启动不了。
一点小建议
接线这个事情,说难不难，说简单也不简单，关键是胆大心细，别着急，我第一次装的时候花了整整一个下午，中间还把开机跳线插反了，灯不亮，拆了重来，后来有了经验，现在装一台机器大概半小时就搞定了。
如果你实在不确定,网上搜一下“影驰B365M虎将接线视频”，有很多大神拍了详细的操作视频，照着做就行，不过注意，不同批次的主板针脚排列可能有一点点差异，最好还是以你手里的主板说明书为准。
接线的时候保持手干燥,别在静电特别大的环境下操作，可以摸一下机箱的金属部分释放静电，或者戴个防静电手环，虽然概率不高，但静电打到主板上确实可能造成损坏。
好了,先聊这么多吧，每个人的主板情况不太一样，要是遇到具体问题，留言大家讨论讨论，反正装机这东西，多折腾几次就熟了。
