说实话，我第一次装技嘉B365小雕这块板子的时候，差点被那堆排线搞崩溃，机箱前面板的音频线、USB线、开关重启线，密密麻麻挤在一起，说明书上那图又小又模糊，网上搜“技嘉B365小雕安装排线视频”，发现好多教程要么跳步骤，要么镜头晃得跟地震似的，后来折腾了两天才弄明白，今天就把这些经验打包给你，保证你看完能自己动手。
第一步：先把主板和机箱认清楚

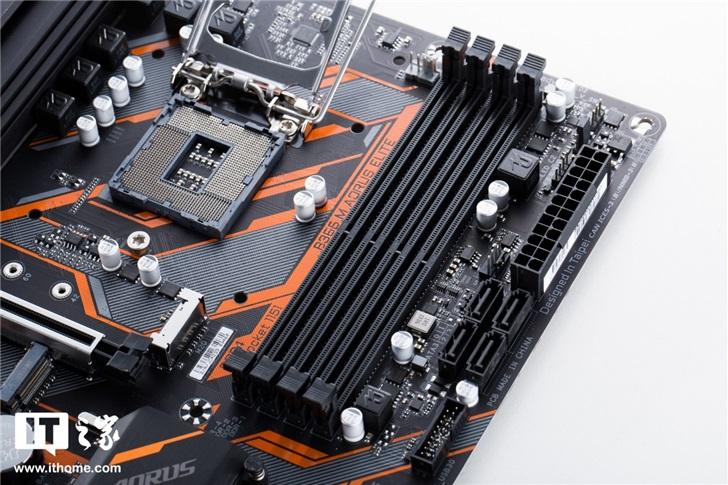

技嘉B365小雕这块板子，比较经典的M-ATX板型，接口布局其实挺规矩的，但它的排线接口位置有个特点——大多集中在主板右下角,尤其是前置面板那排针脚。
机箱这边呢，通常会有几根线：
- POWER SW：机箱电源开关线
- RESET SW：重启键线
- POWER LED +/-：电源指示灯线
- HDD LED：硬盘指示灯线
- USB 2.0 / 3.0：前置USB线
- HD AUDIO：前置音频线
这些线材上一般都有小字标注，但有些便宜机箱的线可能印得模糊，这时候你拿手机拍个近照放大看,别用眼睛硬瞅。
第二步：关键的排线针脚位置（直接看表格就行）
我看了好几个“技嘉B365小雕安装排线视频”，发现最容易出错的就是前置面板的开关、重启那组线。技嘉B365小雕的前置面板针脚（F_PANEL）在主板右下角,具体定义如下：
| 针脚编号 | 信号定义 | 针脚编号 | 信号定义 |
|---|---|---|---|
| 1 | POWER LED+ | 2 | POWER LED- |
| 3 | POWER SW | 4 | RESET SW |
| 5 | HDD LED+ | 6 | HDD LED- |
| 7 | 空（未使用） | 8 | 空（未使用） |
| 9 | +5V | 10 | 空（未使用） |
注意：不同版本的B365小雕可能稍有差异，但基本就这个布局，你插的时候记住有+号的接正极，没标的一般是负极，但像POWER SW这种开关线是没有正负极之分的,随便插。
第三步：USB和音频线的防呆设计
这部分我有一回接反了，开机没反应,后来才注意到：
- USB 2.0线是9针的方块接口，技嘉B365小雕上有两个USB 2.0插座（一般在主板底部），上面有个缺口的防呆设计，你拿着线对准缺口插进去就行，千万别硬怼,方向不对插不进去的。
- USB 3.0线是19针的扁平头，带个卡扣，对准主板上的USB 3.0插座（通常在主板右侧或底部），听到“咔”一声就到位了。
- HD AUDIO线也是防呆的，有明显缺口，照着插就行，但注意有些机箱是AC97接口，那种旧标准现在基本用不上了,别插错位置。
第四步：实际接线时那些没人告诉你的坑
我装的时候发现一个巨坑：机箱的前置音频线太硬，插紧后总是翘起来，后来我用绝缘胶带轻轻固定了一下，别压到电容，还有一个，POWER SW和RESET SW这两根线特别容易插反，其实只要没把RESET SW插到POWER SW的位置上，只是开关和重启功能互换，不会烧硬件,但开机时按机箱开关没反应你就要怀疑是不是插错了。
建议你先插最粗的USB 3.0线和音频线，因为它们占地方，插好后留够空间，再插那些细线，机箱背线能走侧边尽量走侧边,别挤在主板正面。
第五步：开机测试这个环节不能省
所有线都接好后，别急着盖侧板，先通电，拿个小螺丝刀短接一下POWER SW的针脚（或者直接按机箱电源键），看风扇转不转，屏幕亮不亮，如果风扇转但没显示，可能是内存没插好或者显卡供电线没插。如果风扇都不转，那大概率是POWER SW线没插到位,或者电源的24pin主板供电没插紧。
我当初就是按网上“技嘉B365小雕安装排线视频”一步步来的，结果发现视频里少讲了一步：主板左下角还有一组长条形的排针，那是机箱的LED指示灯的扩展口，有些机箱的灯条接那里，不接也没关系,但接错可能烧灯。
针对不同机箱的排线差异
现在有些机箱把排线整合成一个模块（像联力或恩杰那些），直接一个大插座怼上去，省事儿，但大多数百元机箱还是分开的细线，如果你用的是老机箱，还会多出一根SPEAKER喇叭线，技嘉B365小雕上也有对应的针脚位置（一般在F_PANEL旁边），插不插不影响开机,只是没故障蜂鸣声。
工具和防静电的小提醒
手边备个镊子（没镊子用尖嘴钳也行），有时候线头太小手指塞不进去。主板盒子里的说明书其实就是最好的图解，上面有针脚定义图，比看视频清楚，装之前记得摸一下金属物体放电,不然冬天静电容易击穿主板元件。
视频教程和文字教程怎么配合
我觉得看“技嘉B365小雕安装排线视频”时，最好把视频暂停下来，对照着主板实物和手里的线，一步一动，别开着视频就搭线，手一抖就插错，有些UP主拍的视频手抖得厉害，你根本看不清针脚编号,这时候文字说明反而更靠谱。
别怕，大不了拆了重来
第一次装主板排线，插错几根线太正常了，我刚开始还把HD AUDIO插到USB口上，还好没烧，技嘉B365小雕这块板子保护做得不错，只要不暴力硬插，基本不会坏，实在搞不定，先装系统再测前置接口,慢慢调。
最后说一句，线整理得再好也比不上机器稳定运行，别为了美观把线绷得太紧，尤其主板供电线和CPU供电线，容易把接口扯松，留点余量，对谁都好，弄完这些，你就可以享受第一次点亮系统的快乐了——虽然过程有点抓狂,但结果是香的。
